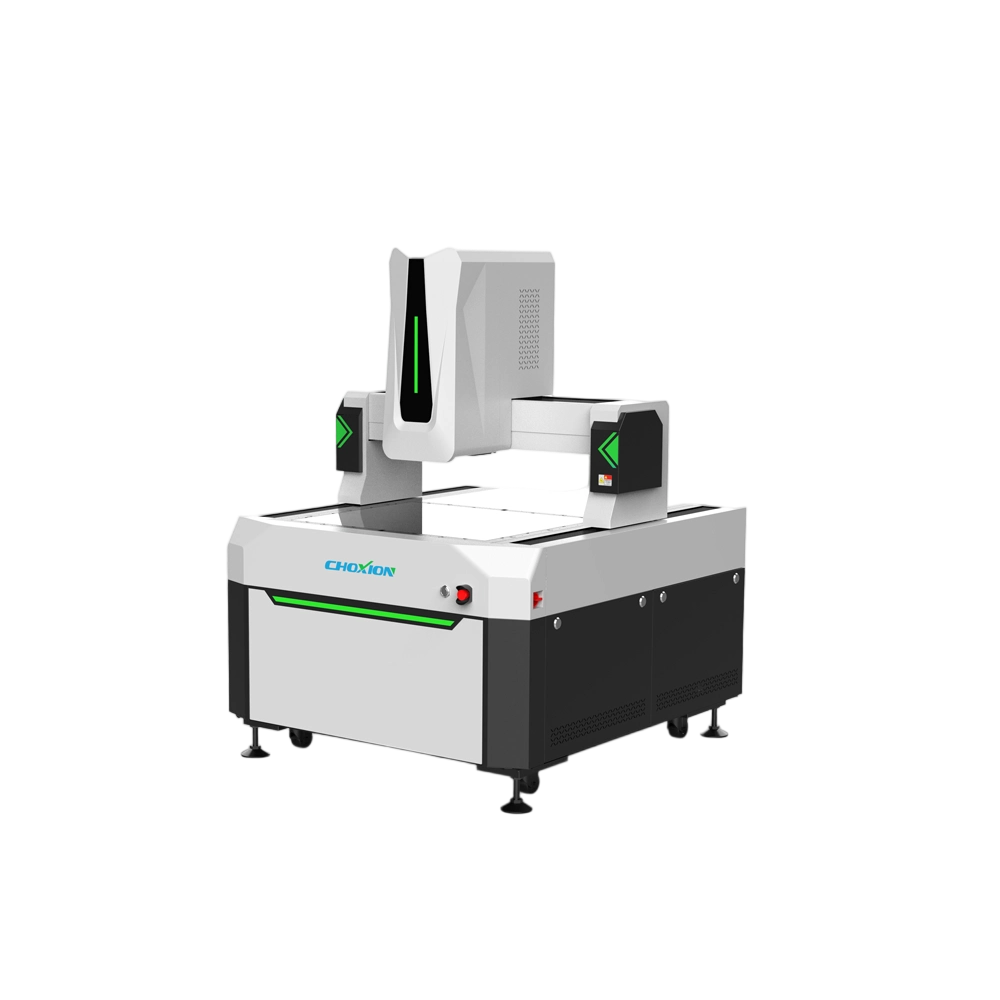

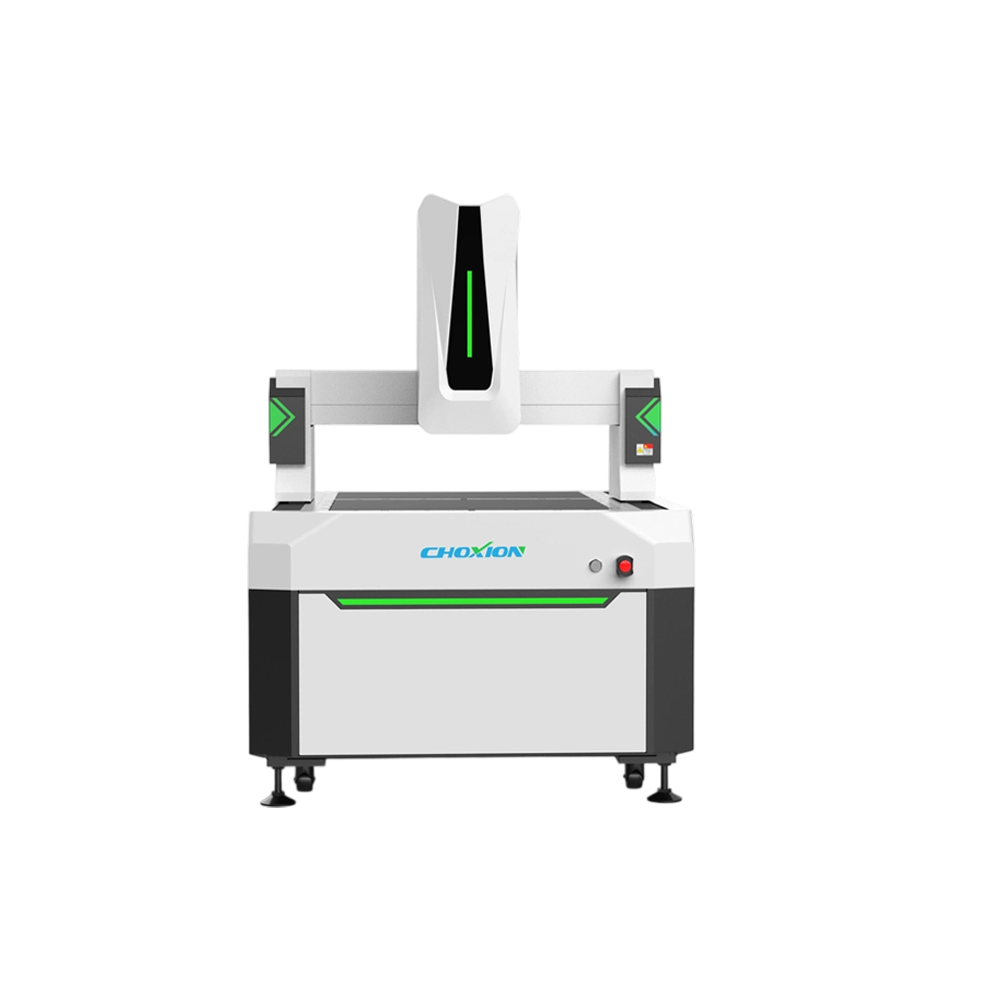

龙门结构平面度检测机
主机介绍 Machine高精度3D平面度测量机采用三轴精密伺服运动结构，配置丰富，是性能稳定的 3D平面度测量机。被广泛地应用于连接器、散热器、手机零部件、汽车零部件、精密机械加工等行业。
·整体花岗岩材料，采用固定桥式结构，三轴均为中央驱动，精密 直线导轨，具有高精度、高可靠性；
·三轴均采用RSF光栅系统，分辨率 0.5μm；
·高速 CNC 控制系统，全伺服闭环控制；
·高分辨率彩色数字相机，高清晰度影像效果，高品质的画面；
·搭载共聚焦白光传感器，线激光传感器；
·Z 轴可升级到 300mm；·配备卓新自主研发测量软件。
·可依据产品的定制扫码功能及对接机器要上下料模块。
产品型号 | QMI-5040QL/8060QL | ||
行程(mm) | 500*400*200 | ||
外形尺寸(mm) | 1150*1323*1650 | ||
重量(kg) | 50 | ||
承重(kg) | 10 | ||
定位精度 (μm) | XY轴 | 5 μm | |
3D线扫激光 | CX-8050(可选配） | ||
线宽 | 80mm | ||
光源 | 405nm蓝光 | ||
Z轴线性度 | ±0.02%的F.S. | ||
Z轴重复精度 | 3μm | ||
X轴重复精度 | 0..01μm | ||
重复测量精度 | 0.005mm | ||
X轴数据间隔 | 10μm | ||
扫描速度（Hz) | 1500-13000 | ||
光栅尺( μm) | 高精度光栅尺0.5μm | ||
伺服/运动控制 | 伺服电机/高精度运动控制卡 | ||
软件 | CX-VISION V1.0 | ||
工作环境 | 温度18℃ ~ 26℃,湿度45%-75% | ||
电源 | 220 V 10%,50HZ,接地电阻小于心4欧姆 | ||
软件测试系统 Software Test System1.软件命令区使用专业测量工具，实现快速测量。
2.轮廓清晰可采用【智能提取】来提取线、圆、弧，让你可快速测量。
3.测量圆、弧的直径、半径和线长、线宽等尺寸时,表面光也可高精度测量。
4.只需编辑一个产品,即可实现多个产品快速匹配测量。
5.测完数据可以快速制成相应需求的报告。
安装与培训 Installation Training仪器安装调试完成后，我司负责免费培训客户操作维护人员两名，被培训人员应具备必要的专业知识和基本的计算机知识，时间为一天，培训内容为设备的操作、软件的使用及设备的维护和保养等内容。
技术服务及保修 Technical Service Warranty1.负责安装、调试设备，并自带安装调试用的工具和量具。
2.仪器提供12个月保修，在保修期内出现的非人为问题由我司解决。
3.保修期内仪器出现故障，书面通知后4小时内给予答复，华南地区24小时内到达现场，其他地区在3天内到达现场。
4.保修期后，我司负责仪器的终身维护工作，我司承诺保证提供良好优惠的技术支持及备件供应，只收取更换零部件的成本费及人工费，不再收取其他费用。
