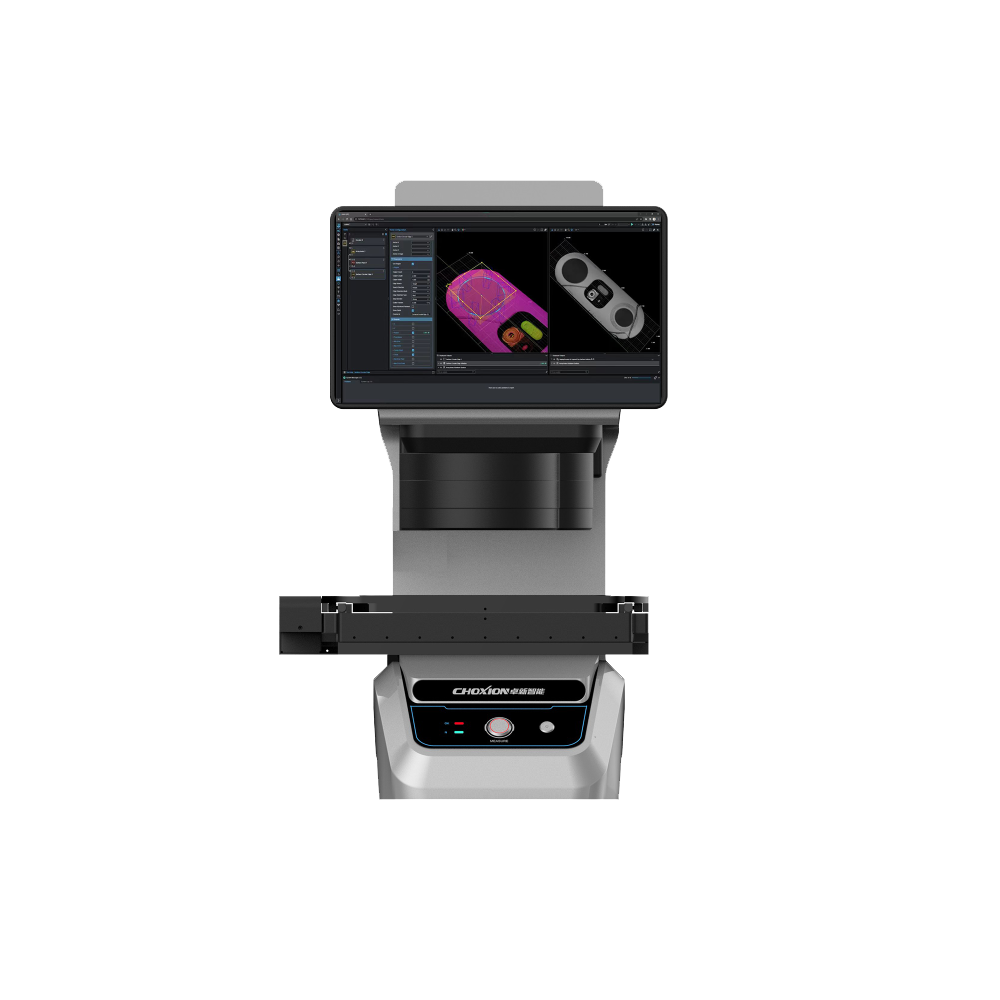

一键3D拼接检测机

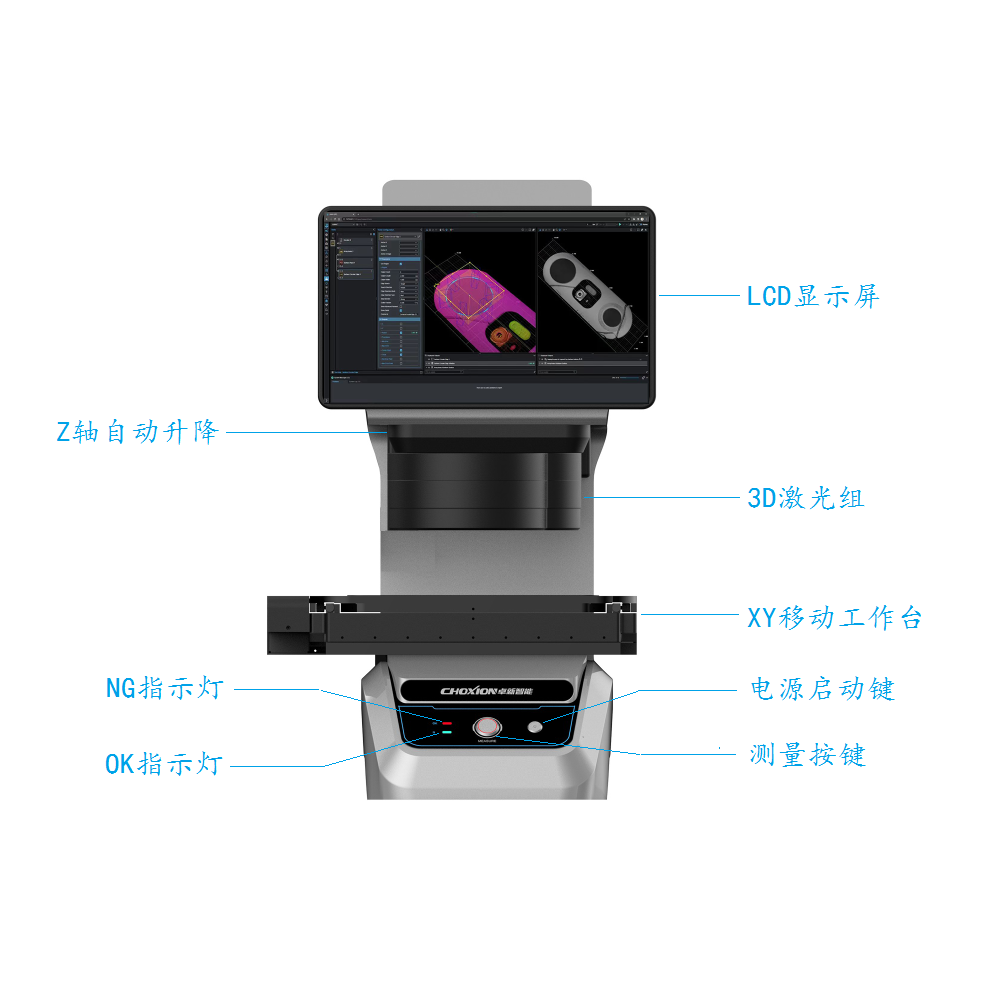

主机介绍 Machine
型号：QMI -/3020QL
·主机底座、立柱和工作平台均采用高精密铝铸件材料，保证机器的结构稳定性；
·三轴配置全伺服闭环控制系统，静音型 P 级直线导轨传动，适合高速运动和高精度定位；
·三轴均采用RSF高精度光栅系统，分辨率 0.5μm；
·配置 2000 万像素高分辨率彩色 CCD，保证成像效果更清晰；
·标配一键拼接系统，方便用户快速编程和自动切换程序；
·配线激光传感器和共聚焦结构光传感器；
·配置卓新自主研发专业3D测量软件。
产品型号 | QMI-3020QL | ||
行程(mm) | 300*200*150 | ||
外形尺寸(mm) | 474*623*750 | ||
重量(kg) | 50 | ||
承重(kg) | 10 | ||
定位精度 (μm) | XY轴 | 5 μm | |
3D线扫激光 | CX-9040(可选配） | ||
线宽 | 17mm | ||
光源 | 405nm蓝光 | ||
Z轴线性度 | ±0.02%的F.S. | ||
Z轴重复精度 | 0.1μm | ||
X轴重复精度 | 0.6μm | ||
重复测量精度 | 0.003mm | ||
X轴数据间隔 | 3μm | ||
扫描速度（Hz) | 1500-13000 | ||
光栅尺( μm) | 高精度光栅尺0.5μm | ||
伺服/运动控制 | 伺服电机/高精度运动控制卡 | ||
软件 | CX-VISION V1.0 | ||
工作环境 | 温度18℃ ~ 26℃,湿度45%-75% | ||
电源 | 220 V 10%,50HZ,接地电阻小于心4欧姆 | ||
软件测试系统 Software Test System1.软件命令区使用专业测量工具，实现快速测量。
2.轮廓清晰可采用【智能提取】来提取线、圆、弧，让你可快速测量。
3.测量圆、弧的直径、半径和线长、线宽等尺寸时,表面光也可高精度测量。
4.只需编辑一个产品,即可实现多个产品快速匹配测量。
5.测完数据可以快速制成相应需求的报告。
安装与培训 Installation Training仪器安装调试完成后，我司负责免费培训客户操作维护人员两名，被培训人员应具备必要的专业知识和基本的计算机知识，时间为一天，培训内容为设备的操作、软件的使用及设备的维护和保养等内容。
技术服务及保修 Technical Service Warranty1.负责安装、调试设备，并自带安装调试用的工具和量具。
2.仪器提供12个月保修，在保修期内出现的非人为问题由我司解决。
3.保修期内仪器出现故障，书面通知后4小时内给予答复，华南地区24小时内到达现场，其他地区在3天内到达现场。
4.保修期后，我司负责仪器的终身维护工作，我司承诺保证提供良好优惠的技术支持及备件供应，只收取更换零部件的成本费及人工费，不再收取其他费用。
